Telecamera per saldatura: termica e ad alta velocità per il controllo in processo
Una telecamera per saldatura fa vedere il processo mentre il cordone si forma. La telecamera termica misura come si distribuisce il calore e come raffredda il giunto; la telecamera ad alta velocità mostra il bagno di fusione e il trasferimento della goccia.
Therness, spin-off del Politecnico di Torino, progetta le telecamere HeatCam e PoolDrop e il software HeatCore che ne registra e analizza le immagini. La configurazione si definisce sul vostro processo.
Due modi di guardare la saldatura
L'arco abbaglia, il bagno è piccolo e tutto succede in pochi secondi: a occhio, dalla maschera, si vede poco e non resta niente. Una telecamera montata sulla cella guarda sempre dallo stesso punto e registra ogni cordone.
Termica. Una telecamera radiometrica a infrarosso (LWIR, 8–14 µm) dà una temperatura per ogni pixel. Serve per la temperatura di interpass, per il raffreddamento e per vedere dove il calore non è andato come nei cordoni buoni.
Alta velocità nel visibile. Una telecamera veloce con illuminazione propria mostra la geometria del bagno e gli eventi rapidi del processo. Serve per lo sviluppo del processo, per l'analisi del MIG pulsato e per documentare che cosa succede in superficie.
Tre telecamere, tre impieghi
HeatCam IR-C
Telecamera termica LWIR cilindrica in acciaio inossidabile IP67, per installazioni fisse e saldatura di tubi. 384 × 240 pixel, da −20 °C a 1500 °C, sensibilità termica 60 mK, acquisizione fino a 25 Hz su Ethernet.
Scheda HeatCam IR-C (EN) →HeatCam IR-S

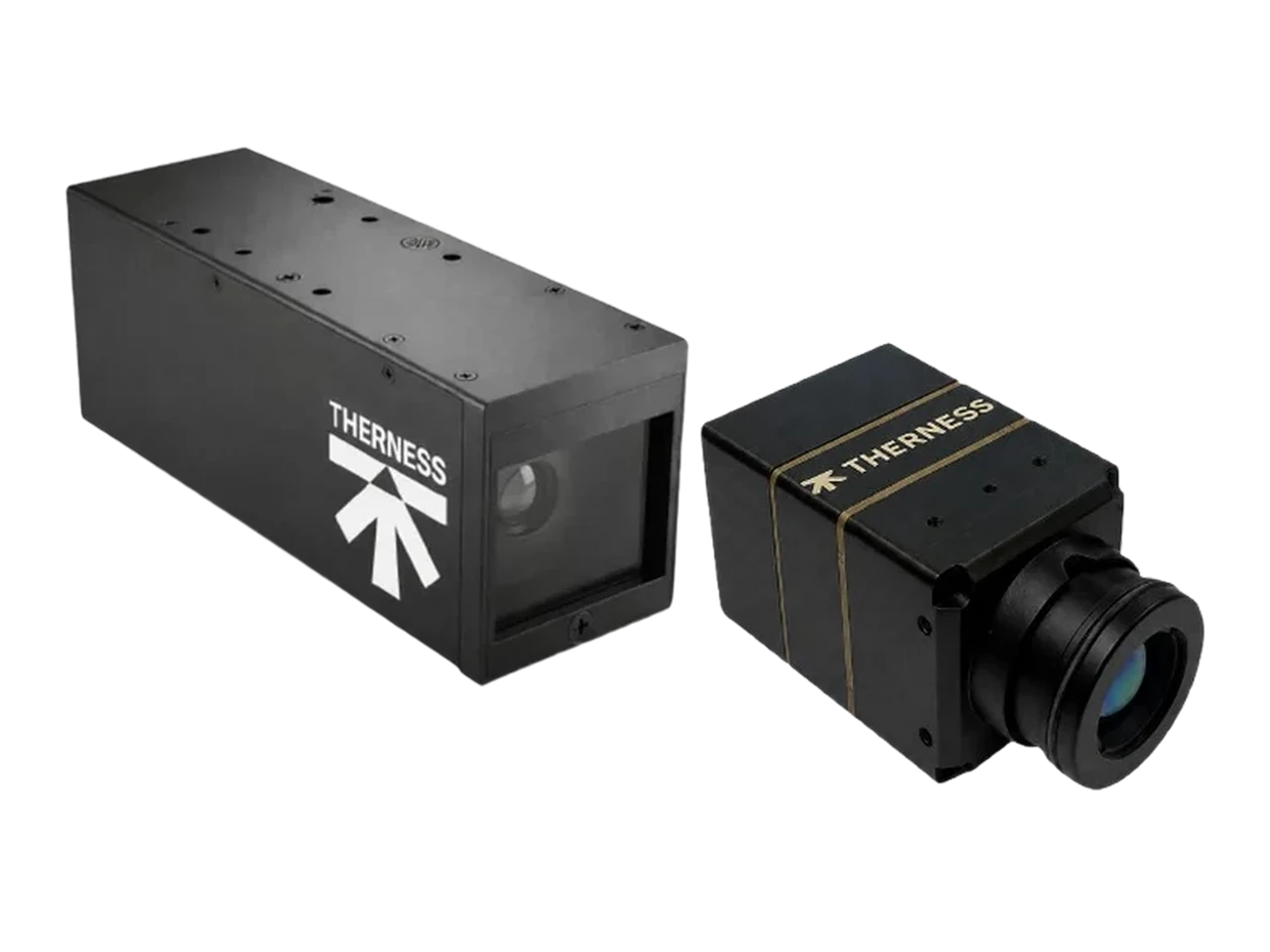

Telecamera termica LWIR compatta per l'integrazione fissa in spazi stretti: teste robotizzate, WAAM e DED. Misura radiometrica per pixel e flusso termico in tempo reale su Ethernet TCP/IP.
Scheda HeatCam IR-S (EN) →PoolDrop
Telecamera ad alta velocità nel visibile: risoluzione fino a 1440 × 1080 pixel oppure fino a 480 fps in modalità veloce (sono due massimi distinti). Illuminazione laser di Classe 1, collegamento USB 3.0.
Scheda PoolDrop (EN) →La tabella di confronto completa, con interfacce e montaggi, è nella pagina in inglese Welding camera.
Come scegliere: quattro domande
- Che cosa dovete vedere? Il calore e il raffreddamento chiedono una telecamera termica; la forma del bagno e la goccia chiedono l'alta velocità.
- Dove si monta? Staffa fissa, testa di saldatura o polso del robot: lo spazio decide il formato della telecamera.
- Da che distanza e con quale campo? Distanza dal giunto e campo inquadrato fissano l'ottica e il dettaglio più piccolo che si riesce a distinguere.
- Che protezione serve? Spruzzi, fumi e calore decidono custodia, protezione dell'ottica e raffreddamento.
La telecamera da sola dà immagini. Per avere un esito e un registro per ogni cordone serve il software che le confronta con un riferimento: lo descrive la pagina sul monitoraggio della saldatura in tempo reale.
Dalle immagini al dato
HeatCore visualizza e registra il flusso della telecamera ed estrae le metriche di processo. Il livello Basic aggiunge registrazione, soglie e allarmi sui limiti di controllo; il livello AI aggiunge la segmentazione del bagno di fusione e gli avvisi di anomalia; il livello Robotic aggiunge l'integrazione con robot e PLC.
I record si conservano con lotto o numero di serie e si esportano in report. Sostengono il vostro flusso documentale; i metodi di controllo e i criteri di accettazione restano quelli richiesti dal vostro cliente e dalle norme applicabili. Therness non rilascia certificazioni.
Domande di chi sceglie una telecamera
Che differenza c'è fra una telecamera termica e una telecamera ad alta velocità per saldatura?
La telecamera termica misura la temperatura pixel per pixel: mostra come si distribuisce il calore e come raffredda il giunto. La telecamera ad alta velocità lavora nel visibile e mostra la forma del bagno di fusione e il trasferimento della goccia. Rispondono a domande diverse e si possono usare insieme.
Una telecamera per saldatura resiste all'ambiente della cella?
Va scelta e montata per quello. HeatCam IR-C ha un corpo in acciaio inossidabile IP67; per le altre telecamere protezione, raffreddamento e montaggio si confermano sulla configurazione offerta, in base a distanza, spruzzi e ciclo di lavoro.
La telecamera misura anche corrente e tensione?
No. Corrente, tensione e velocità del filo sono un flusso di dati separato, acquisito da WeldTrace. I due dati si leggono insieme sullo stesso cordone.
Serve un software per usare la telecamera?
Sì. HeatCore visualizza e registra il flusso della telecamera ed estrae le metriche di processo. I livelli Basic, AI e Robotic aggiungono analisi e integrazione crescenti; nessuno sostituisce i controlli e i criteri di accettazione richiesti dal vostro cliente.
Come si sceglie la telecamera giusta?
Si parte dal difetto che costa di più e da che cosa serve vedere: il calore o il bagno. Poi contano spazio di montaggio, distanza dal giunto e protezione. Indicateci processo, materiali e geometria del giunto e proponiamo la configurazione.
Vi proponiamo la telecamera adatta al vostro processo
Indicateci processo di saldatura, materiali, geometria del giunto e che cosa volete vedere. Vi rispondiamo in italiano con una configurazione. Il modulo di contatto è in inglese: potete scrivere in italiano.
Richiedi una configurazione
